01消防應急廣播系統的組成
消防應急廣播系統是火災逃生疏散和滅火指揮的重要設備，在整個消防控制管理系統中起著極其重要作用。在火災發生時，應急廣播信號通過音源設備發出，經過功率放大后，由廣播切換模塊切換到廣播指定區域的音箱實現應急廣播。一般的廣播系統主要由主機端設備：廣播控制器、廣播功率放大器、火災報警控制器（聯動型）等，及現場設備：輸出模塊、音箱構成。
02線路故障類別及現象
|
序號 |
故障現象 |
原因分析 |
排查方法 |
控制器故障頁面顯示 |
|
1 |

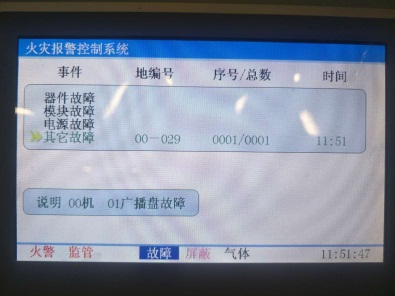

火災報警控制器報廣播盤故障 |
1.廣播控制器未開機 2.廣播控制器與報警控制器之間的485通訊線未接好 3.廣播控制器損壞
|
1.將廣播控制器開機 2. 檢查廣播控制器與報警控制器之間的485通訊線 3.更換廣播控制器
|
|
|
2 |

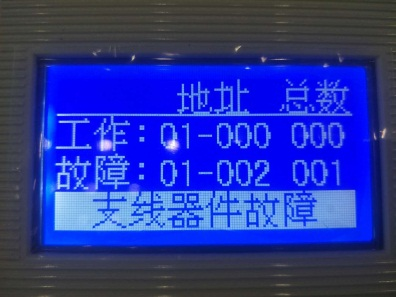

報支線故障 |
1.廣播模塊到揚聲器之間線路短路或斷路 2. 廣播模塊接線錯誤 3.個別揚聲器損壞 4.廣播模塊7、10端子未并30K電阻
|
1. 檢查修復廣播模塊至揚聲器之間的連線 2.檢查廣播模塊接線 3. 檢查、更換揚聲器 檢查電阻是否安裝正確
|

|
|
3 |

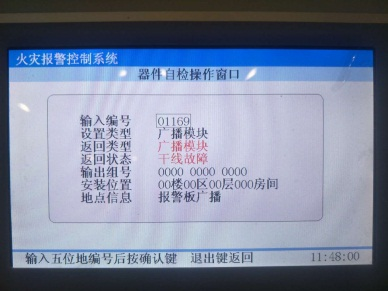

報干線故障 |
1.廣播模塊到功率放大器之間線路短路或斷路 2.廣播模塊接線錯誤
|
1. 檢查修復廣播模塊至功率放大器之間的連線 2.檢查廣播模塊接線
|

|
|
4 |

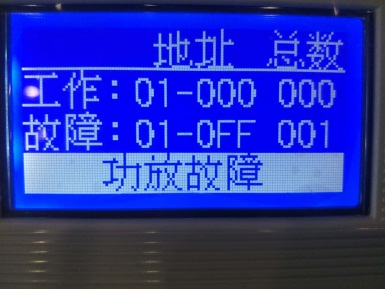

功放故障 |
1.功放未開機 2.功放電源未接好 3.功放保險管燒毀 4.功放損壞
|
1.將廣播控制器開機 2.檢查廣播控制器電源線 3. 更換保險管 更換廣播控制器
|
|
|
5 |
放音故障 |
1.揚聲器間歇發聲 2.功放音量光條正常，揚聲器不發聲 3.放音基本正常但伴有雜音
|
1.檢查功放輸出端是否過載 2.檢查揚聲器接線，可在功放后單接一只揚聲器試聽 3.檢查廣播線路是否受其他強電干擾
|
|

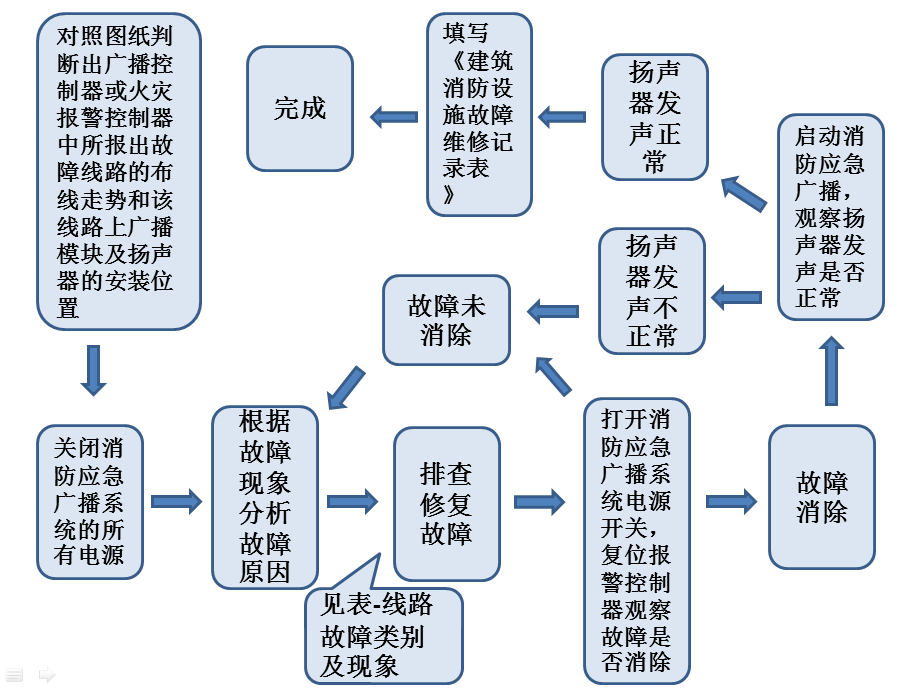

03消防應急廣播系統的線路故障修復流程圖
04注意事項
檢修線路前必須關閉控制器電源及消防應急廣播系統電源；
重點排查，接線端子箱及分線盒等易出故障部位；
重點檢查可能出現漏水的部位，例如空調口，給排水管附近；
拆線時必須做好標識；
必須仔細檢查接線是否正確無誤，確保接線無誤后方可開啟應急消防廣播電源；
